| Константин Белый |
 31.08.2012 в 13:48 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной фирмы. Специалист сервисной службы должен провести инструктаж с пользователем по правилам пользования и уходу за котлом с внесением записи в гарантийный талон с обязательным подтверждением подписью и печатью. При отсутствии данных записей гарантийный талон будет считаться недействительным и гарантийный ремонт не выполняется.
Проверьте целостность и комплектность поставки.
Убедитесь, что поставленный вам тип котла по своим входным параметрам подходит для работы в данных условиях.
Для обвязки котла систем отопления с принудительной циркуляцией теплоносителя при помощи циркуляционного насоса использовать трубы сечением не менее Ду 40 (11/2"), для разводки - не менее Ду 20 (3/4").
Циркуляционный насос должен устанавливаться на параллельной линии, с установкой с двух сторон отсекающих кранов и фильтра грубой очистки перед насосом (по потоку). На байпасной линии устанавливается одно запорное устройство
Выходной коллектор должен иметь сечение Ду40 мм (11/2") до предохранительного устройства открытого расширительного бака или предохранительного клапана. При открытой системе отопления, трубопровод подачи вертикально поднимается открытому расширительному баку и разбор теплоносителя производится после прохождения верхней точки. При закрытой системе отопления на выходе из котла устанавливается группа безопасности
Необходимо предусмотреть краны спуска воздуха из системы отопления.
Для обвязки котла с естественной циркуляцией (рис. 5) использовать трубы сечением Ду 40 (11/2"), а систему собрать с уклонами, обеспечивающими полное опорожнение воды через дренажный кран на трубе обратки и выгонку воздуха из системы при заполнении её водой снизу вверх.
Резьбовые соединения герметизировать обмоткой: льном сантехническим с нанесением на поверхность намотки и внутреннюю поверхность резьбового штуцера котла сантехнического силиконового геля или специальной пасты. Допускается использование сантехнических намоток, например: с пропиткой Tangit UniLock, Loctite®55.
После заполнения системы водой проверить герметичность резьбовых соединений. Пример способа контроля герметичности: обернуть резьбовое соединение шнурком - если он будет увлажняться или даже с него стекает вода, то соединение собрано не герметично. При использовании льна, возможно, в течение суток он разбухнет и протечка прекратится сама собой. Если повторная проверка герметичности выявила протечку - перебрать резьбовое соединение.
После этого проводят опрессовку системы отопления вместе с котлом до давления 0,25 МПа (если система закрытая). Повторно проверяют герметичность резьбовых соединений и сварных швов, дополнительно проверяют срабатывание предохранительного клапана.
Номинальная тепловая мощность котла не должна превышать теплопотребление. Твердые виды топлива должны сгорать с образованием пламени даже при дросселированной тепловой мощностью котла. При устройстве малообъемных отопительных систем рекомендуется применение буферной емкости отопительного контура. При достаточном объеме буферной емкости отопительного контура, водогрейный котел может работать в течение длительного времени горения с номинальной тепловой мощностью и низком уровне выбросов вредных веществ.
Буферная емкость отопительного контура обеспечивает быстрый нагрев и достаточный отбор тепла. Ее объем должен составлять по усредненным расчетам 40 литров на 1 кВт мощности котла.

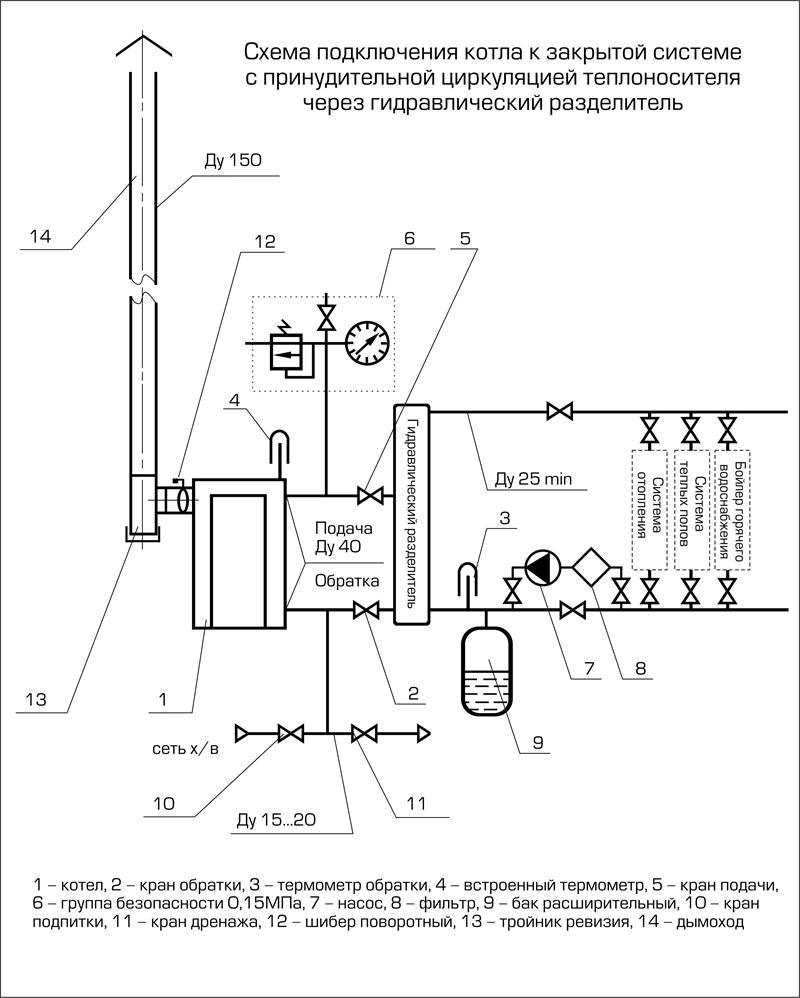

Когда задача ставится о присоединении двух или несколько потребителей и согласовании двух или несколько источников тепла, или присоединении котла к современным системам, трубопроводы которых выполнены из полимерных материалов, тогда система отопления присоединяется к котлу через Ёмкостной Гидравлический Разделитель (емкостной) который частично работает и как буферная емкость. Его объем рассчитывается 10 литров на 1 кВт мощности котла.
Цитата Ответить |
| alobache |
22.09.2012 в 15:11 |
Сообщений: 1
Регистрация: 22.09.2012 |
Здравствуйте! Купил ваш котел ОК15,сейчас собираю систему отопления. В инструкции к котлу написано: "не рекомендуется диагональное присоединение патрубков подачи и обратки. Контур отопления присоединять с одной стороны!" Почему? Цитата Ответить |
| Константин Белый |
24.09.2012 в 10:23 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Можно подключать, такое определение говорит о том, что человек который писал руководство пользования плохо знает теплотехнику, и физику. Бывает и такое.
Согласно требованиям СНиПов, ни какого нарушения Правил подключения котельного оборудования по диагонали системы отопления к котлу нет.
Цитата Ответить |
| kliper87 |
19.10.2012 в 17:14 |
Сообщений: 1
Регистрация: 19.10.2012 |
Правильная сборка это только пол дела. Немало важен уход за системой отопления. По таким вопросам рекомендую обращаться сюда. Качественно, надёжно и не дорого. Цитата Ответить |
| devas63 |
27.11.2012 в 08:20 |
Сообщений: 3
Регистрация: 22.10.2012 |
У Вас встречается два понятия: "буферная емкость" и "Ёмкостной Гидравлический Разделитель Белого". Я так понимаю, что это обыкновенная бочка, внизу вварены трубы обратки, вверху - подача. Чем конструктивно они отличаются? Или это одни и теже грабли только в фас и профиль. Если нетрудно рисунок внутренностей в студию. Цитата Ответить |
| Константин Белый |
27.11.2012 в 08:47 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Рисовать нечего - это просто цилиндр.
Главное не что в Ёмкостном гидравлическом разделителе, а как он работает.
Задача его не накапливать тепло с первого момента работы котла, а поглощать тепло из излишне перегретой обратки, и когда произойдет остановка контура отопления - гонять теплоноситель через себя по малому кругу.Цитата Ответить |
| Snails |
28.11.2012 в 17:08 |
Сообщений: 1
Регистрация: 28.11.2012 |
Здравствуйте смонтировал двух трубную систему отопления установил 2 алюминиевые батареи по 5 секций на 350мм и одну на закальцовку 500мм 7 секций сама система закрытая установил разрешительный бачок на 8 литров но при температуре 80 градусов давление подымается 2.4 атмосферы скидываю. на 2-2.2 атмосферы. Вопрос в том что день работает нормально а день нет давление постоянно скачет . В чём может быть дело??? Сам хочу расширительный бак заменить на 15 литров думаю дело в нём.
Цитата Ответить |
| Константин Белый |
29.11.2012 в 09:32 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Такие скачки в системе отопления только от неправильно подобранного мембранного бака.
С установкой более емкого Гидроаккумулятора стабилизирует систему он должен устанавливаться емкостью не меньше 1/10 от емкости теплоносителя.Цитата Ответить |
| -123- |
29.11.2012 в 12:40 |
Сообщений: 7
Регистрация: 15.11.2012 |
можно ли подключить к котлу "Патрнер" систему отопления с 2х сторон, без гидроразделителя? Цитата Ответить |
| Константин Белый |
29.11.2012 в 14:13 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Можно если вы имеете металлические трубопроводы и предусмотрели регулирование по "плечам" Цитата Ответить |
