| Гость |
 15.10.2015 в 13:25 |
|
Добрый день, подскажите как обвязать твердотопливный котел отопления и какие могут быть варианты. Цитата Ответить |
| Константин Белый |
18.10.2015 в 10:45 |
Сообщений: 9627
Регистрация: 22.08.2012 |
У нас уже есть статьи на эту тему http://forum-belogo.ru/tverdotoplivnye-kotly-podklyuchenie/podklyuchenie-kotla-k-sisteme-otopleniya.html:
Очень часто возникают вопросы подключения котла к системе отопления. По этому вопросу написано много книг, но как разобраться во всей этой массе информации?
Давайте попробуем разобраться по порядку. Начнем с того, кто может работать монтажником котельного оборудования и системы отопления, а кто нет. Конечно, доверять нужно подготовленным специалистам. Для этого нужно привлекать специализированные монтажные организации, которые работают в регионе долгие годы, кто дает гарантию на работы не менее 5 лет и у кого реальные отзывы на свою работу. Конечно, услуги такой организации дешевыми не будут, предложения шабашников особенно из числа гостербайтеров будут на много интересней, но после человек остается один с проблемами и на все время «работы» оборудования. Официальная фирма всегда на месте и несет ответственность не только за исполнение работ, но и качество работы оборудования.

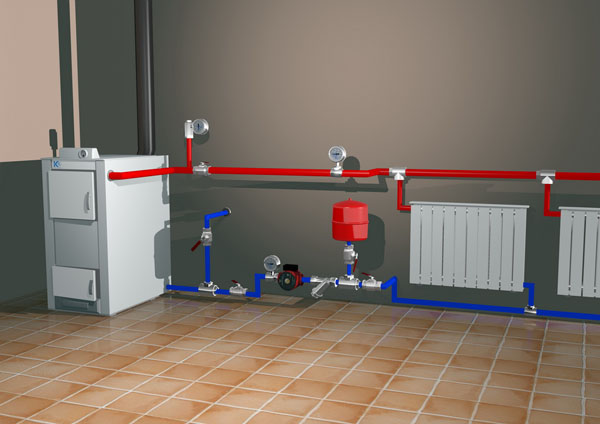

Теперь непосредственно кто чем должен заниматься. Специалист монтажной (сервисной) службы, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист фирмы. Специалист монтажной (сервисной) службы должен провести инструктаж с пользователем по правилам пользования и уходу за котлом с внесением записи в гарантийный талон с обязательным подтверждением подписью и печатью. При отсутствии данных записей гарантийный талон будет считаться недействительным и гарантийный ремонт не выполняется и производитель в праве снять свои гарантийные обязательства. Проверьте целостность и комплектность поставки. Убедитесь, что поставленный вам тип котла по своим входным параметрам подходит для работы в данных условиях. Для обвязки котла систем отопления с принудительной циркуляцией теплоносителя при помощи циркуляционного насоса использовать трубы сечением не менее Ду 40 (11/2"), для разводки - не менее Ду 20 (3/4"). Циркуляционный насос должен устанавливаться на параллельной линии, с установкой с двух сторон отсекающих кранов и фильтра грубой очистки перед насосом (по потоку). На байпасной линии устанавливается одно запорное устройство, установка другой запорной арматуры, типа обратных клапанов, клапанов с сервоприводами и т.д. излишне. Выходной трубопровод должен иметь сечение не менее Ду40 мм (11/2") до предохранительного устройства открытого расширительного бака или предохранительного клапана, при открытой системе отопления без принудительной циркуляции. При открытой системе отопления, трубопровод подачи вертикально поднимается открытому расширительному баку и разбор теплоносителя производится после прохождения верхней точки. При закрытой системе отопления на выходе из котла устанавливается группа безопасности и диаметр трубопровода теплоносителя уже допускается 1 дюйм.
Необходимо предусмотреть краны спуска воздуха из системы отопления. Для обвязки котла с естественной циркуляцией используются трубы сечением не менее Ду 40 (11/2"), а система собрается с уклонами, обеспечивающими полное опорожнение воды через дренажный кран на трубе обратки и выгонку воздуха из системы при заполнении её водой снизу вверх. Резьбовые соединения герметизировать обмоткой: льном сантехническим с нанесением на поверхность намотки и внутреннюю поверхность резьбового штуцера котла сантехнического силиконового геля или специальной пасты. Допускается использование сантехнических намоток, например: с пропиткой Tangit UniLock, Loctite®55. После заполнения системы водой проверить герметичность резьбовых соединений. Пример способа контроля герметичности: обернуть резьбовое соединение шнурком - если он будет увлажняться или даже с него стекает вода, то соединение собрано не герметично. При использовании льна, возможно, в течение суток он разбухнет и протечка прекратится сама собой. Если повторная проверка герметичности выявила протечку - перебрать резьбовое соединение. После этого проводят опрессовку системы отопления вместе с котлом до давления коэффициентом 1,5 от рабочего давления котла (если система закрытая). Повторно проверяют герметичность резьбовых соединений и сварных швов, дополнительно проверяют срабатывание предохранительного клапана. Номинальная тепловая мощность котла не должна превышать теплопотребление.
Цитата Ответить |
