| Лодочник |
 19.10.2021 в 23:13 |
Сообщений: 40
Регистрация: 06.10.2020 |
К сожалению в полу никак. Если я правильно понял, то подъем для обхода двери сделать можно, с условием установки на его вершине автоматического воздухоотводчика. Цитата Ответить |
| Лодочник |
29.11.2021 в 09:03 |
Сообщений: 40
Регистрация: 06.10.2020 |

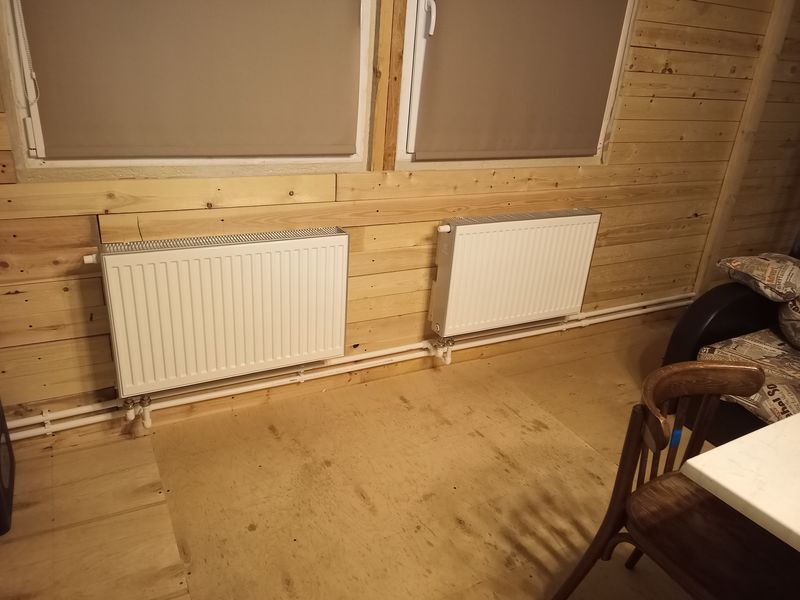

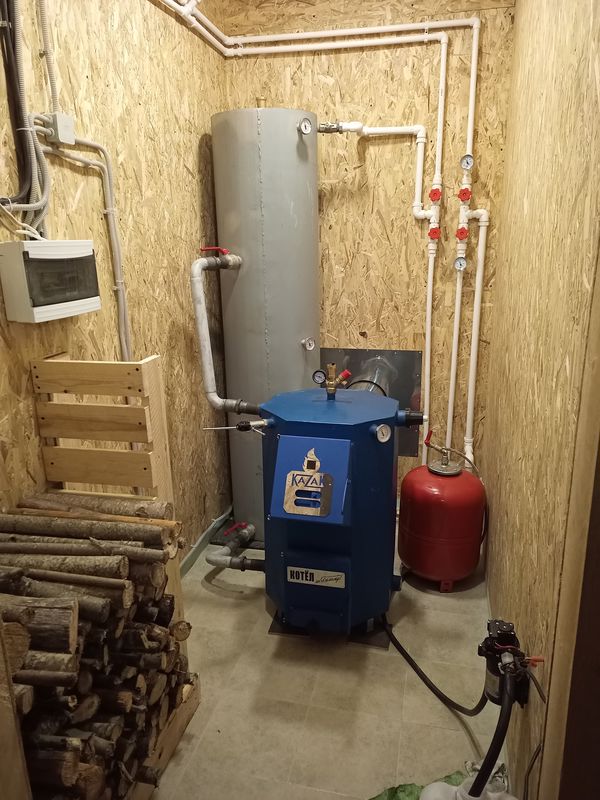

Сегодня я доделал систему и сделал первый запуск. Система показала себя очень хорошо. Через 20 минут после розжига все радиаторы стали теплые, через час горячие, а через два все нагрелось до 65 градусов. ЕГР (360 литров) хорошо набирает температуру и вполне сойдёт за небольшой тепло аккумулятор, надо только ограничить нагрев радиаторов, а то им 60 уже горячо, а бочку хотелось бы нагреть градусов до 80, чтобы увеличить инерцию системы.Несмотря на то, что ветки разные по длине и на одной имеется подъем над дверью, все заработало сразу одинаково, ничего балансировать не пришлось. Радиаторы тоже по всему дому греют одинаково. Котел очень понравился, горит хорошо, в дом не дымит, топка удобная. При сборке системы я лопухнулся с компенсаторами нагрева. Когда трубы нагрелись, то начали "гулять". Это исправлю легко, впаяю п образные компенсаторы. После запуска появилось пару вопросов:
Подскажите пожалуйста, как лучше ограничить температуру радиаторов, чтобы при достижении ими нужной температуры, горячий теплоноситель отправлялся бы обратно в ЕГР? Я так понимаю, что надо использовать трехходовой клапан? Вот только какой смесительный или разделительный, на подачу или на обратку? Чем больше пытаюсь о них понять, тем больше запутываюсь. И второй вопрос: при нагреве до 70 градусов, давление в системе дошло до 2 кг/см. Не много это? Может я перелил теплоносителя в систему, могло такое случиться? Беспокоюсь, т.к при испытании системы на герметичность сжатым воздухом, подрывной клапан сработал на 2.7.Цитата Ответить |
| Лодочник |
29.11.2021 в 09:11 |
Сообщений: 40
Регистрация: 06.10.2020 |
Цитата Ответить |
| Лодочник |
29.11.2021 в 09:30 |
Сообщений: 40
Регистрация: 06.10.2020 |
Цитата Ответить |
| Константин Белый |
29.11.2021 в 10:45 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Можно поставить термосмеситель сразу на выходе из ЗСУ.
Давление если сильно подымается, то это вы похоже недорасчитали с мембранным баком. Внимательно посчитаейте весь объем системы и посмотрите давление в мембране отключив ее от системы. Может на холодную слишком много подпитали воды.
Цитата Ответить |
| Гость |
29.11.2021 в 11:12 |
|
Вот у меня такая схема получается. Наверху разве смеситель нужен? Помогите разобраться. Цитата Ответить |
| Лодочник |
29.11.2021 в 11:15 |
Сообщений: 40
Регистрация: 06.10.2020 |
У меня вот такая схема получается. Наверху разве смеситель нужен? Помогите пожалуйста разобраться. Цитата Ответить |
| Лодочник |
29.11.2021 в 11:21 |
Сообщений: 40
Регистрация: 06.10.2020 |
Цитата (Константин Белый @ 29.11.2021,10:45) Можно поставить термосмеситель сразу на выходе из ЗСУ.
Давление если сильно подымается, то это вы похоже недорасчитали с мембранным баком. Внимательно посчитаейте весь объем системы и посмотрите давление в мембране отключив ее от системы. Может на холодную слишком много подпитали воды.
Объем системы получился ровно 500 литров, мембранный бак 50 (так на нем написано), вроде все верно. Накачал я в него 1.2 кг см. Вот воды мог много это точно, т.к запитывал автоматическим насосом с реле давления, т.е пока я прокручивал циркуляционный насос, закачной несколько раз срабатывал на подкачку. А какое давление в остывшей системе обычно? У меня сейчас при температуре теплоносителя 20 градусов, 1 кг, а если включить насос, то подскочит до 1.3.Цитата Ответить |
| Константин Белый |
29.11.2021 в 17:35 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Нормально по давлению, значит не нужно сильно беспокоится.
А вот присоединение обратки термостатического смесителя нужно делать не перед насосом, а после.
Цитата Ответить |
| Лодочник |
30.11.2021 в 14:08 |
Сообщений: 40
Регистрация: 06.10.2020 |
Обдумал ситуацию. Вник в работу трехходовых клапанов и кранов. У меня сложилось мнение, что лучше всего с моей задачей (ограничение температуры потока на радиаторы и отвод потока с лишним теплом обратно в ЗСУ) справится трехходовой кран с сервоприводом. Но путь этот сложен технологически и дорог. Мне кажется я нашел способ подешевле. Если использовать трехходовой смесительный клапан с термоголовкой с выносным датчиком. Если обратку из радиаторов подключить в вход +, байпас в вход -, то выход М получится обращён к насосу и ЗСУ. Если установить датчик температуры на обратку радиаторов, то почуяв там температуру выше заданной, клапан начнет подмешивать воду из байпаса, которая по идее конструкции крана, должна быть холодной, но поскольку на температуру М можно не обращать внимания, то это и не важно. Важно то, что поток в радиаторах замедлится и слишком горячий для них теплоноситель, пойдет по байпасу прямо в ЗСУ. По логике должно сработать, поправьте меня пожалуйста если я ошибаюсь.
Вот главный вопрос: когда в магазине я рассматривал этот клапан, обратил внимание, что несмотря на присоединительные резьбы 1', проходное сечение сильно заужено. Может это как-то пагубно повлиять на работу системы? В паспорте клапана указана пропускная способность 3 кубометра в час. Достаточно этого как думаете?Цитата Ответить |
