| guest |
 19.10.2013 в 19:25 |
Сообщений: 125
Регистрация: 27.03.2012 |

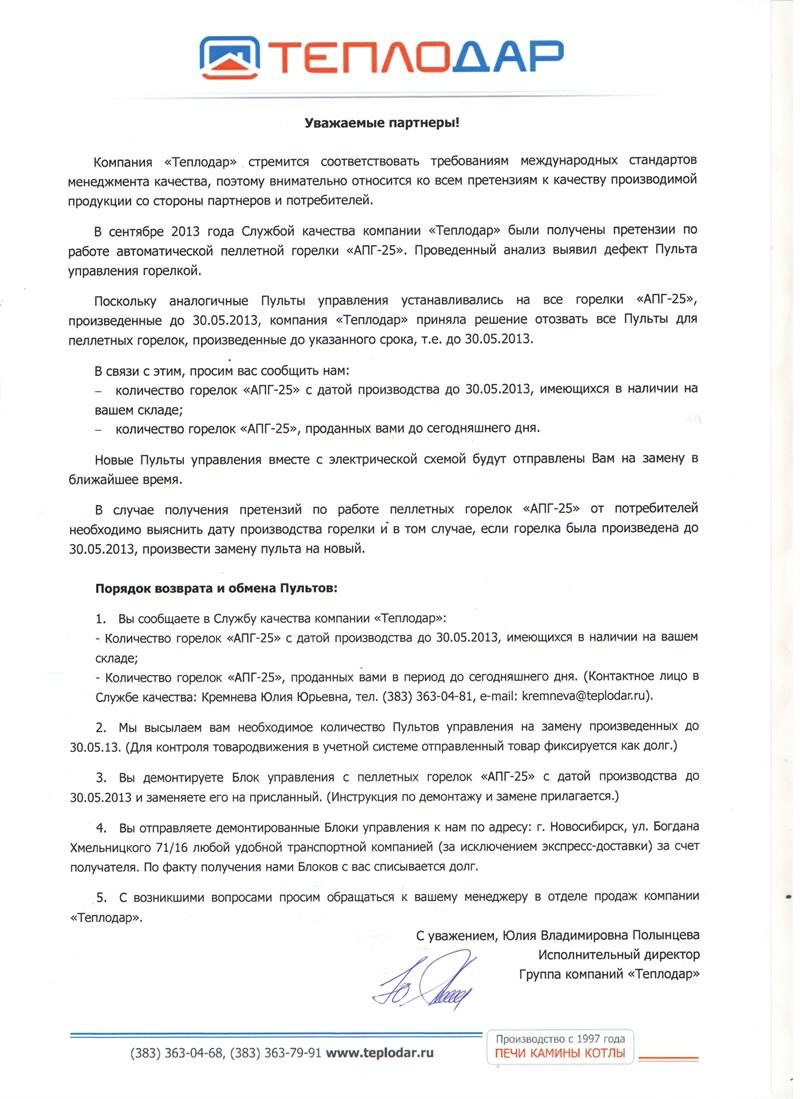

Выявлен дефект пульта управления горелкой, что теперь? Цитата Ответить |
| guest |
19.10.2013 в 19:32 |
Сообщений: 125
Регистрация: 27.03.2012 |
Инструкция по замене блока управления автоматической пеллетной горелки АПГ 25
Блок управления размещен в проёме основания бункера и состоит из источника питания и пульта управления, соединённых между собой кронштейном. Конструкция кронштейна обеспечивает позиционирование и перемещение вдоль направляющей при помощи ползуна.
Для замены блока управления необходимо выполнить следующие действия:
Отключить пеллетную горелку от электрической сети.
Вывести блок управления из основания бункера вращая винт размещенный под блоком управления, с помощью крестовой отвертки.
Снять блок управления с направляющей (зуб ползуна вставлен в отверстие кронштейна блока управления)
Произвести отключение блока управления (рисунок 1 электрическая схема)
Отсоединить датчики температуры -3 разъема (раздел 1 на схеме)
4.2 Отсоединить разъем датчика пламени (раздел 2 на схеме)
4.3 Отсоединить разъемы: сеть, свеча, привод (раздел 3на схеме)
4.4 Отсоединить разъем от блока управления, идущий к вентилятору (раздел 4 на схеме)
Произвести подключение заменяемого блока управления, согласно электрической схемы.
Вставить блок управления в проем бункера, завести вращая винт против часовой стрелки.
В завершении процесса довода блока управления, необходимо убедится в его плотной посадки в основании бункера.
Произвести контрольный пуск горелки.
Цитата Ответить |
| ilver |
17.01.2014 в 10:48 |
Сообщений: 1
Регистрация: 17.01.2014 |
Здравствуйте! Мной была преобретена АПГ 25 2 января 2014г. Три дня горелка работала отлично после на ПУ стали две бегущие строки с знаками ????? .Дата вупуска АПГ 30.05.2013г. заводской номер 00242 Цитата Ответить |
| Константин Белый |
17.01.2014 в 15:31 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Вы где территориально находитесь? Цитата Ответить |
| Гость |
18.03.2021 в 06:12 |
|
Цитата (guest @ 19.10.2013,19:32) Инструкция по замене блока управления автоматической пеллетной горелки АПГ 25Блок управления размещен в проёме основания бункера и состоит из источника питания и пульта управления, соединённых между собой кронштейном. Конструкция кронштейна обеспечивает позиционирование и перемещение вдоль направляющей при помощи ползуна. Для замены блока управления необходимо выполнить следующие действия: Отключить пеллетную горелку от электрической сети. Вывести блок управления из основания бункера вращая винт размещенный под блоком управления, с помощью крестовой отвертки. Снять блок управления с направляющей (зуб ползуна вставлен в отверстие кронштейна блока управления) Произвести отключение блока управления (рисунок 1 электрическая схема) Отсоединить датчики температуры -3 разъема (раздел 1 на схеме) 4.2 Отсоединить разъем датчика пламени (раздел 2 на схеме) 4.3 Отсоединить разъемы: сеть, свеча, привод (раздел 3на схеме) 4.4 Отсоединить разъем от блока управления, идущий к вентилятору (раздел 4 на схеме) Произвести подключение заменяемого блока управления, согласно электрической схемы. Вставить блок управления в проем бункера, завести вращая винт против часовой стрелки. В завершении процесса довода блока управления, необходимо убедится в его плотной посадки в основании бункера. Произвести контрольный пуск горелки.
Цитата Ответить |
| Гость |
24.07.2023 в 10:03 |
|
Нет электропитания на свечу причина Цитата Ответить |
