| Лодочник |
 14.10.2021 в 00:13 |
Сообщений: 40
Регистрация: 06.10.2020 |
Здравствуйте. Год назад купил котел Казак 15 и вот только сейчас дошли руки до монтажа. Планирую котел соединить с ЕГР на 360 литров и далее 8 радиаторов. Хочу все сделать сам, но не хватает знания теории. Прошу помочь не наделать ошибок. В связи с этим такие вопросы:
1. Какой объем котла Казак 15? (Потерял бумаги при переезде)
2. На какой высоте сделать входной патрубок в ЕГР? (Бочка сварена, входы-выходы ещё не делал) Размеры бочки 2000×480мм.
3. На котле выходы 2" на бочке тоже такие сделать или можно меньше без ущерба для работы системы?
4. Каким диаметром ПП выйти из бочки?
5. На многих схемах видел насос смонтированный с байпасом, для чего это? И можно ли смонтировать его просто на трубе?
6. Также на схеме увидел кран подпитки и дренажа на одной трубе, может можно одним обойтись?

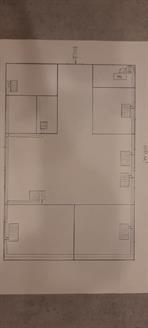

7. Будет ли эффективно работать система из восьми радиаторов как у меня на схеме?
Прошу простить за элементарные вопросы, очень рассчитываю на Вашу помощь.Цитата Ответить |
| Лодочник |
14.10.2021 в 00:15 |
Сообщений: 40
Регистрация: 06.10.2020 |
Цитата Ответить |
| Лодочник |
14.10.2021 в 00:17 |
Сообщений: 40
Регистрация: 06.10.2020 |
Цитата Ответить |
| Лодочник |
14.10.2021 в 00:18 |
Сообщений: 40
Регистрация: 06.10.2020 |
Цитата Ответить |
| Константин Белый |
14.10.2021 в 13:05 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Характеристики котла и оптимальные монтажные схемы лучше всего искать на нашем сайте https://kotli.pro/
https://kotli.pro/tverdotoplivnye-kotly-otopleniya/harakteristiki-otopitelnyh-kotlov
Модификации отопительных котлов «Казак»
|
КТС 15
|
КТС 26
|
КТС 40
|
Высокий КПД
Оригинальная конструкция котла позволяет использовать большее количество выделенного топливом тепла по сравнению с аналогами
|
83%
|
83%
|
83%
|
Широкий выбор
Возможность подобрать котел необходимой мощности
|
15 кВт
|
26 кВт
|
40 кВт
|
Диаметр дымохода
|
150 мм
|
150 мм
|
150 мм
|
Рабочее давление в котле соответствует современным требованиям
Котел имеет прочность, соответствующую требованиям для установки на закрытые системы отопления
|
0,3 МПа
|
0,3 МПа
|
0,3 МПа
|
Котел имеет универсальное присоединение с обеих сторон
Возможность монтажа системы отопления слева и справа от котла облегчают его эксплуатацию, и обслуживание, обеспечивают работоспособность и совместимость со многими системами, присоединительные размеры
|
1 1/2
|
1 1/2
|
1 1/2
|
Наличие камеры дожига дымовых газов
|
да
|
да
|
да
|
Наличие трубного коллектора
|
да
|
да
|
да
|
Котел способен работать с современными малообъемными системами
Благодаря установке емкостного гидравлического разделителя, оригинальной разработки, котел может работать со всеми современными системами в том числе выполненными из полимерных материалов
|
да
|
да
|
да
|
Трубный теплообменник значительно увеличивает поверхности теплосъема
В таблице указаны площади (кв. м.): поверхности топки / трубного теплообменника и суммарная площадь теплосъема
|
0,55/0,46
1,01 кв.м
|
0,78/0,57
1,35 кв.м
|
0,81/0,60
1,41 кв.м
|
Компактность
При рекордно развитой поверхности теплосъема котел имеет сравнительно небольшие размеры (Г х Ш х В, мм)
|
680
530
900
|
680
530
1100
|
790
640
1200
|
Котел имеет оптимальный объем теплоносителя
Все стенки топки котла защищены от перегрева, рубашкой с теплоносителем
|
59 л
|
76 л
|
90 л
|
Емкая топка
Емкая топка позволяет легко загрузить большой объем топлива
|
62 л
|
87 л
|
100 л
|
Общий объем топки с колпаком
|
78 л
|
104 л
|
130 л
|
Небольшая масса
Снижение массы стального котла по сравнению с чугунным имеет существенное значение при его транспортировке и установке, а так же положительно влияет на цену изделия
|
80 кг
|
96 кг
|
120 кг
|
Возможность установки газовой горелки
В качестве опции поставляется автоматическая газовая горелка из итальянских комплектующих
|
да
|
да
|
да
|
Возможность установки автоматической пеллетной горелки
Период автономной работы котла при полной загрузке бункера - 7-10 дней
|
да
|
да
|
да
|
Поддержание температуры теплоносителя в автоматическом режиме
При установке пульта управления ТЭНами заданная температура поддерживается автоматически
|
да
|
да
|
да
|
Отапливаемая площадь помещений
Оптимальная площадь отапливаемых помещений при стандартных показателях теплопотери и высоте помещений 2,7 м
|
150 кв.м
|
260 кв.м
|
450 кв.м
|
Наличие специального наружного защитного покрытия VARMEX
|
Да
|
да
|
да
|
Удобство эксплуатации и обслуживания
Возможно обслуживание в процессе эксплуатации
|
да
|
да
|
да
|
Цитата Ответить |
| Константин Белый |
14.10.2021 в 13:22 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Емкостной гидравлический разделитель ЗСУ-210 https://kotli.pro/catalog/oborudovanie/gidravlicheskij_razdelitel_zsu210
Вход от котла делается на расстоянии 1/3 - 1/4 высоты разделителя от верхнего края. Выход на систему отопления у самого верха гидрорагделителя. Обратка системы отопления и котла в самом низу гидроразделителя.
Цитата Ответить |
| Константин Белый |
14.10.2021 в 13:29 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Между котлом и гидроразделителем теплоноситель движется самотечно и поэтому внутренний диаметр трубопроводов мехду ними не должен быть меньше 32 мм.
Диаметр трубопроводов системы отопления - магистральных в идеале должен просчитываться по расходу теплоносителя. Но если грубо считать, то на выходе из гидроразделителя и до первого разветвления, внутренний диаметр должен быть 25 мм.
Цитата Ответить |
| Константин Белый |
14.10.2021 в 13:33 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Схематичное изображение насоса с байпасной линией - это для самотечных или комбинированных систем, где сохраняется циркуляция после остановки насоса. Там, где после остановки насоса циркуляция прекращается - байпас не нужен.
Цитата Ответить |
| Константин Белый |
14.10.2021 в 13:37 |
Сообщений: 9207
Регистрация: 22.08.2012 |
Ваша схема простая двухтрубная система - работоспособная, но отрегулировать ее - нужно чтобы на каждом радиаторе были регулировочные краны и придется походить несколько дней по комнатам и отрегулировать.
Цитата Ответить |
| Гость |
14.10.2021 в 17:38 |
|
Константин, спасибо за ответы, все доступно и понятно. У меня с вашего позволения еще вопрос. Я сделал ЕГР большей емкости чем это необходимо, чтобы использовать его как небольшой теплоаккумулятор. Понимаю, что ее объем слишком мал для полноценного ТА, но хочется придать системе хоть какую-то инерционность, чтобы реже подходить к котлу. Но в одном из ваших видео я услышал, что ЕГР не запасает тепла совсем и чтобы придать ему свойства ТА, следует поставить насос между ЕГР и котлом, что идет в разрез с безопасностью для которй и создан ЕГР. У меня по этому поводу появились такие мысли - что если "притормозить" ток воды со стороны радиаторов поставив распределительный клапан, который учуяв слишком теплую обратку со стороны радиаторов прикроет ее и пустит теплоноситель сверху бочки прямо в ее низ. Сработает? Или мои радиаторы никогда не смогут нагреться настолько, чтобы делиться теплом с бочкой?
Вторая идея - поставить между котлом и ЕГР насос и параллельно на байпасе электромагнитный клапан, нормально открытый. Т.е когда электричество есть, насос работает, как только происходит отключение, насос останавливается, а клапан открывается и происходит естественная циркуляция. Что скажете, работоспособные схемы? Цитата Ответить |
